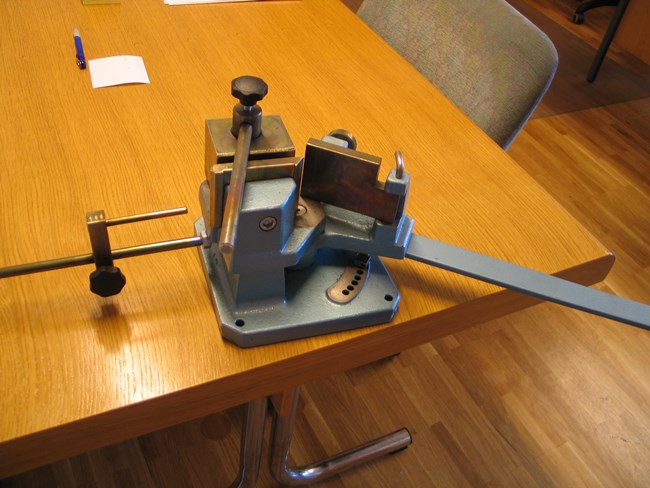

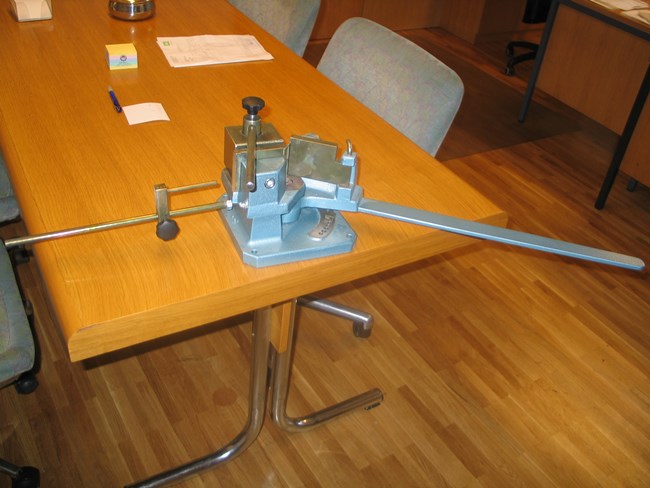

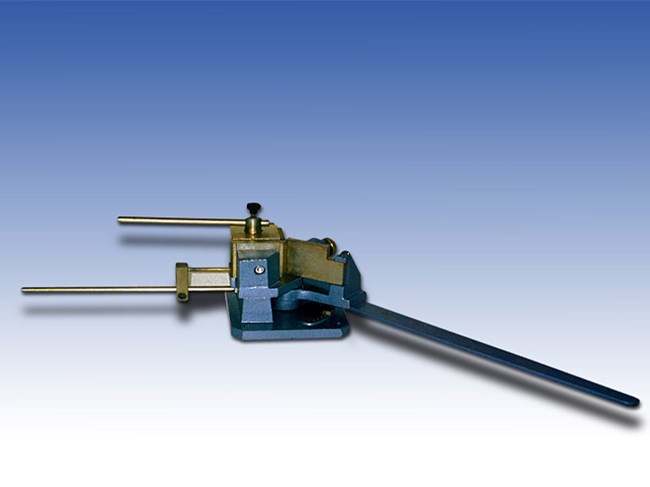

Ročni krivilni stroj


Deloven karakteristike:
- višina krivljenja  80 mm
- kot krivljenja 110°
- največja debelina krivljenja  24 mm

Tehnični podatki:
- teža     25 kg
- dolžina ročke  670 mm
- dolžina mase  450 mm
- višina kline    75 mm


Glavni sestavni deli so uliti. Obe klini sta kaljeni na 55 Hrc. Za krivljenje ploščatega železa se uporablja ostri del kline za krivljenje okroglih profilov pa klino obrnemo. Za nastavljanje dolžine je na zadnji strani omejevalo. Tudi za nastavljanje kota krivljenja imamo omejevalo.
